食品行業-彩盒包裝機視覺定位糾偏系統方案發布日期:2020-04-30 瀏覽次數:0

彩盒包裝機視覺定位糾偏系統方案

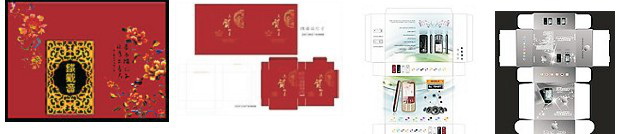

傳統包裝機用感應器檢測皮帶上外包裝彩紙的位置,指示機構放置底盒于彩紙以上。存在定位精度差(定位誤差大于0.2mm)、無法測量彩紙的旋轉角度等缺陷。部分包裝盒圖片如下:



本系統可以自動測量每張彩紙的具體位置和偏轉角度,指示運動機構準確把包裝底盒放置到彩紙上。

彩紙到達測量位置時,包裝機PLC送來“開始測量”信號,工控機指示相機捕捉彩紙圖像,檢測彩紙的具體位置和偏轉角度,發送檢測到的數據給PLC,指示PLC準確放置包裝底盒到彩紙上。

性能指標:

檢測內容:X,Y坐標和偏轉角度;

視場大小:最大450mmX500mm,更換鏡頭可以改變測量產品的大??;

檢測精度:0.05mm~0.15mm,隨著視場的增大,精度會隨著下降;

檢測速度:40個/分。

產品優勢:

不良品漏檢率為0,避免客訴問題。

節約人工成本,高效,精準,徹底解決人眼產生的疲勞誤判。

可持續長時間穩定工作,故障率低。

非接觸測量,對被測物體不會產生損傷。

報表輸出,數據存儲,以便不良品分析。

適用范圍:

本系統可以廣泛應用于測量皮帶傳送的任何單件產品的測量和檢測。
