電容行業—焊片式組立機束腰封口視覺檢測系統發布日期:2023-08-30 瀏覽次數:0

一、方案簡介

組立機是鋁電解電容成型的主要設備,通過一定方式將鋁殼、芯包、蓋板的組裝形成電容裸品,在此過程中,束腰封口工藝非常關鍵,束腰封口的質量也決定了電容成品的性能好壞,使用視覺系統對封口和束腰后的裸品實時在線檢測,是目前品質過程管控的重要補充手段。我司采用HC-VISIONSys視覺系統對束腰封口后裸品的關鍵數據指標進行分析和檢測,同時結合AI智能相關算法,實時檢測束腰封口過程中出現的各類缺陷并配合設備進行剔除,避免了不良品流入下道工序,節約了成本,提高了產品出廠的品質,提升了產品的品牌力和競爭力。



二、性能優勢


兼容組立機生產效率不低于80PCS/MIN,誤檢率小于0.1%,重復檢測精度0.01mm;

業內先進的AI算法,穩定檢測出束腰和封口處缺陷;

檢測標準自學習功能,快速換款調節;

圖片和檢測數據實時呈現,歷史圖片和檢測數據可追溯;

支持MES數據自動上傳對接,助力工廠數字化;

算法自主研發,功能可擴展,支持持續性?xún)?yōu)化迭代;

三、檢測內容一覽表

檢測工位

檢測項目

檢測示意

備注

CCD1工位

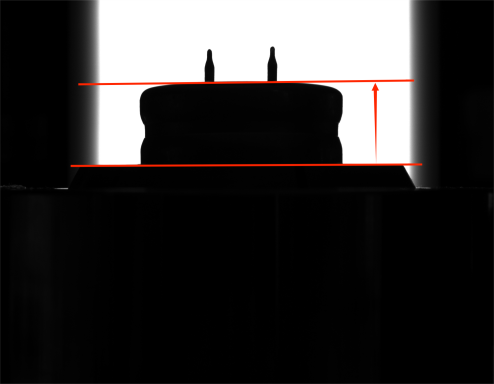

裸品高度



封口直徑



束腰直徑

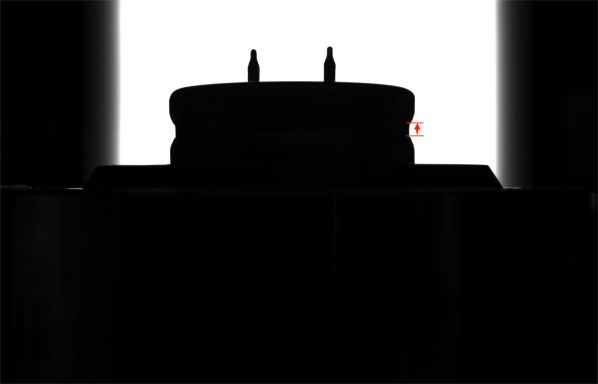

束腰寬度

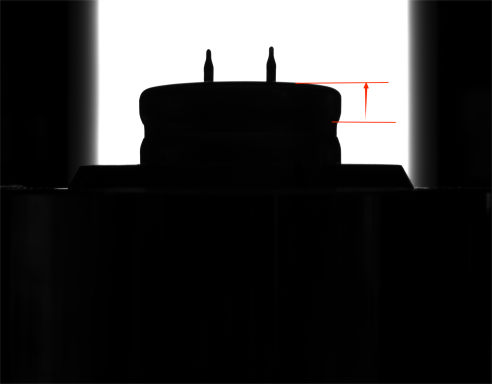

封口到束腰尺寸



CCD2工位

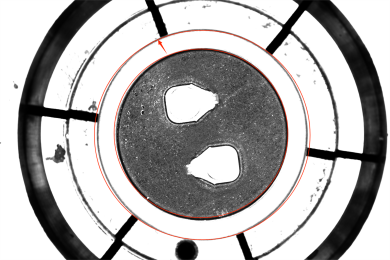

封口邊寬度

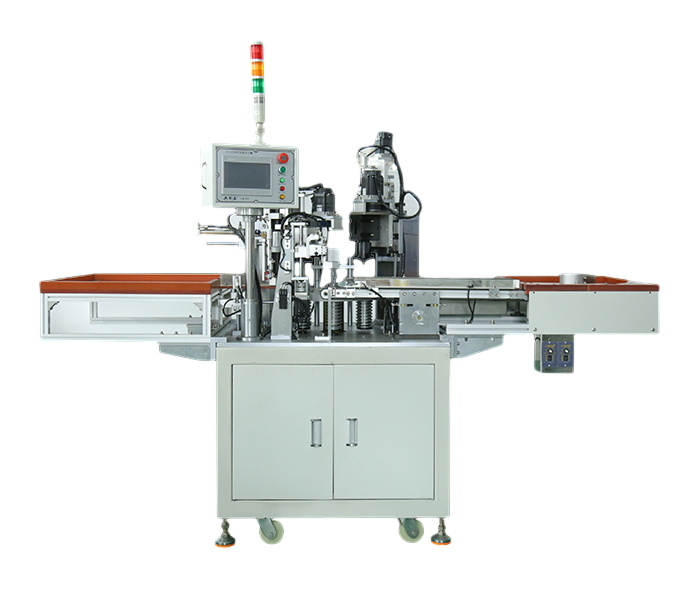

四、安裝示意
